디자인 상세 옵션

1/ Membrane diffuser (멤브레인 디퓨저: 냉난방 겸용)



두 가지 종류의 디퓨저를 하나의 천덕트로 조합한 것입니다. 이 멤브레인 플랩(flap)은 가벼운 비투과성 재질로 이루어져 있으며, 두 가지 유형(난방, 냉방)으로 작동되는 모터(Selector)에 부착되어 있습니다. 난방의 경우, 모터가 격막을 작동시켜 덕트 상단에 위치하고 있는 냉방용 디퓨저를 차단하고, 아래쪽에 배열된 구멍을 통해 난방공기가 급기됩니다. 냉방시에는 격막이 덕트의 하단 절반을 차단하며, 냉방공기는 미세구멍 (microperforation)을 통해서 상부 방향으로 토출되어 아래로 낙하됩니다. 이처럼 멤브레인은 두 가지의 상반된 디퓨저를 하나의 덕트에서 작동시킵니다.



플랩(FLAP)

두 가지 모드 전환에 사용됩니다. 이것은 표준형 혹은 내화성 재질로 만들었으며, 덕트의 구체적인 사양 여부에 따라 다릅니다. 내부 연결부와 외부 프레임은 아연 도금 강철로 만들었습니다. 길이는 항상 400mm입니다. 플랩은 220V 또는 24V 서보 모터로 작동됩니다.



디퓨저(DIFFUSER)

멤브레인은 항상 디퓨저의 절반을 막고 있으며 다른 한쪽은 공기를 공급하기 위해 열려있습니다.

2/ 흡입덕트 시스템



이 시스템은 사각형 및 삼각형 배기를 위하여 제작됩니다. 견고한 천덕트는 배츨 덕트 시스템의 필수 요건이므로, AL-레일과 장력 조절 볼트, 그리고 전산 볼트를 사용하여 덕트를 팽팽하게 당겨줍니다. 공기는 레이저 홀을 통하여 덕트 내로 흡입되며, 레이저 홀은 덕트의 어느 곳에나 위치할 수 있습니다. 공기의 균등한 흡입을 위해서 레이저 홀의 간격과 크기를 조정합니다. 흡입덕트는 정기적이고 적합한 세탁을 필요로 합니다. 흡입 천덕트는 지탱되어 있는 상태에서 쉽게 분리 가능하며, 디퓨저는 지퍼를 이용하여 쉽게 분리, 세탁후 재조립됩니다. 만일 NMI재질을 사용할 경우, 덕트는 내항균성을 가집니다.



주의사항: NMS, NMI, NMR 재질만 사용 가능

3/ 보온 처리된 덕트



보온 처리된 덕트는 디퓨저로 공기가 전달될 때 열손실 감소를 위하여 사용됩니다. 40mm 두께의 부드러운 폴리에스터 재질을 사용하며 덕트의 내, 외부 두 겹 재질 사이에 재봉됩니다. PRIHODA사의 모든 재질은 외부용으로도 적합하며, 다른 시스템과 쉽게 조화가 될 수 있습니다. 제작 과정에서 기존의 40mm인 보온두께가 약 20mm까지 감소합니다. 최대 가능한 열투과 계수는 1.8 W/m2K입니다. 2000mm의 표준길이 제품이 제작되며, 직경은 250mm이상부터 생산됩니다. 보온 처리된 천덕트는 떨림 현상에서 발생하는 소음을 줄여주는 훌륭한 방음재 역할을 합니다. 자세한 사항은 본사에 연락주시기 바랍니다.





4/ 이중 덕트



이중 덕트를 사용하면 응결이 대부분 방지됩니다. 미세한 공기 흐름(전체 기류의 약 1 ‰ )으로 인해 안쪽 덕트가 올바른 위치에 자리잡게 됩니다. 난방 기류의 계수는 3.5 W/m2/K까지 도달합니다.

5/ 제상 댐퍼(Damper)



제상댐퍼(DeDa)는 휀 정면으로 제상 증기가 나가는 것을 막기 위해, 제상 시 냉각기의 앞부분을 차단합니다. 이로 인해 휀이 작동하지 않을 때, 제상이 더 빨리 되도록 보조 역할을 합니다. NLW 재질로 제작되었으며, 이는 냉방을 적절히 보급하고, 성에가 생기지 않도록 해줍니다.



1. 휀이 작동할 때, 댐퍼가 열려 급기가 흐르게 되고, 댐퍼의 조절로 인해 풍량은 조금씩 줄어들게 됩니다. 풍량을 미세하게 조절하는 것은 휀에서의 기류 꺾임과 댐퍼 설치에 따라 달라집니다.



2. 휀의 작동이 멈춘 경우, 댐퍼는 수축되어 휀 연결구 앞쪽에 늘어집니다. 이 때 휀이 정지하게 되고 쿨러 내부공기는 쿨러를 통해 계속 흐르며, 이 공기로 인해 휀의 날개가 계속 회전하게 됩니다. 이로 인해 제상 작업이 좀더 빠르고 효과적으로 이뤄지도록 도움이 됩니다.



3. 댐퍼의 마지막 부분에 버클과 함께 조절할 수 있는 코드가 있습니다. 이것을 사용하여 토출구의 지름에 맞춰 조절할 수 있습니다. 사용하는 기간에 코드를 조절하여 댐퍼의 균형을 맞춰주는 것이 중요합니다. 그로 인해 떨림이나 움직임이 없게 하여 압력이 떨어지는 것을 최소화할 수 있습니다.

6/ 정전기 방지 설계



정전기 방지 설계는 정전기가 생기면 안되는 공간에 정전기를 차단하기 위해 사용됩니다. 정전기 방지 시스템은 다음과 같이 4가지 기준에 따릅니다:



1. 전도성이 있는 천(PMI와 NMI가 전도성 재질에 적합합니다)

2. 덕트에 높은 전도성 스트립이 설치되어 있습니다.

3. 모든 지퍼는 금속 접합부로 제작되었습니다.

4. 접지점은 덕트의 끝부분입니다.



7/ 결합된 반원형 덕트



반원형 디퓨저를 나란히 가로 방향으로 연결한 것입 니다. 상대적으로 높이가 낮은 덕트에서도 많은 공 기 배출이 가능합니다.



8/ 노즐을 이용한 넓은 범위의 공기 분포



   작은 노즐

작은 노즐을 사용하면 방향성 공기 패턴을 형성할 수 있습니다. 공기흐름은 표준 레이저 홀(일반구멍)에 비해 약 25%정도 까지 확장가능하며 공기 분산을 최소화 시켜줍니다. Ø 규격은 20, 30, 그리고 40mm가 있으며 산업용과 프리미엄용 두 종류가 있습니다.



주의 사항:  PMS, NMS, PMI, PMIre, NMI, NMR만 사용 가능





































  큰 노즐

 큰 노즐(지름 크기 증가)은 공기가 장거리에 도달할 수 있도록 해줍니다. 범위는 정압과 온도 차이에 따라 20m를 초과할 수도 있습니다. 노즐은 고정되거나, 조절할 수도 있으며 각 노즐의 형태는 매우 유사합니다; 조절가능한 노즐은 4개의 벨트를 사용하여 ± 45°까지 조절가능하며, 외관을 고려하여 벨트는 마무리 끝단의 아래쪽에 안 보이도록 가릴 수 있습니다. 조절가능한 댐퍼는 모든 노즐에 사용되며 다양한 공기 흐름 패턴이 가능하도록 해줍니다.

9/ 조절 가능 제품



   길이 조정 - 주름형

길이 조절 가능한 벨로스(주름)는 8종류의 재질로 이루어져 있으며 균일하게 원형 덕트의 원주 주위에 재봉됩니다.

8종류 모든 벨로스를 조정하여(늘리거 나 줄여서), 설치 요구사항에 맞춰 덕트 길이를 수동으로 조절할 수 있습니다.



중요 사항:

- 길이 조절 부분은 최대 1500mm, 최소 500mm까지 조절 할 수 있습니다.

- 주름부분의 덕트 지름은 압력손실을 감안하여 덕트 지름의 25%까지 증가시킬 수 있습니다.

- 지름>250mm이상의 원형 덕트에서만 적용되며 덕트 최소 지름은 250mm이상이어야 합니다.

- PMI, PMS, NMS NMI, PLI, PLS, NLI, NLS 재질만 사용 가능합니다.

- 조절가능 덕트는 양쪽 막힌 고리(enlarged cord suspension)가 설치된 경우에는 길이 조절이 어렵습니다.

























  각도 조절(arch) - 커브형

 길이 조절 가능한 벨로스(주름)는 8종류의 재질로 이루어져 있으며 균일하게 원형 덕트의 원주 주위에 재봉됩니다 (길이조정 - 주름형과 동일). 벨트 길이를 부분적으로 줄이면 그 방향으로 구부러집니다. 덕트의 적절한 길이에 맞춰 일정한 방향으로 벨로스를 조절하여, 끝부분 각도를 조절할 수 있습니다.



























  조절가능한 레이저 홀(일반구멍)

이 제품은 디퓨저의 구멍 크기와 공기흐름을 수동으로 조절할 수 있게 해줍니다. 아래 사진을 보면 작동원리에 대해 설명되어 있습니다. 실제 디퓨저의 크기와 구멍의 패턴은 프로젝트의 요구사항에 따라 완전히 달라지게 됩니다. 벨크로를 사용하여 원하는 위치에 고정시킬 수 있습니다.







  이동가능 어댑터

반원형이나 1/4원형의 위쪽에 있는 연결 입구는 움직이게 제작할 수 있으며, 입구는 최대 80mm 조정가능 합니다. 움직이는 어댑터는 천덕트의 급기 입구가 예상했던 위치보다 약간 벗어났을 경우에 유용합니다.











  공기 디퓨저 랜턴(Air diffuser lantern)



랜턴 디퓨저는 높은 공간, 즉 천정 같은 상부에 공기를 공급하기 위해 설계되었습니다. 수직 방향으로만 설치되며, 공기는 6군데 수평 방향으로 공급됩니다. 유량 비율을 조절하기 위해 수직으로 뻗어 나온 끈이 사용됩니다.





10/ 기류 관련 문제 솔루션



   이퀄라이저(Equalizers) - 균형장치

휀이나 천덕트의 시작부분에서, 공기의 흐름을 일정하게 유지시켜 주는 것이 이퀄라이저의 주요 기능입니 다. 이퀄라이저의 설치는 천덕트의 진동을 방지할 수 있습니다, 그러나 이퀄라이저의 설치시는 추가적인 압력 손실을 고려해야 합니다.



























  역류형 주머니홀(Pockets)

 역류형 주머니 홀은 일반 구멍에서 토출되는 기류가 편향하는 것을 막기 위해 제작되었습니다. 이 해결책은 비슷한 가속력을 가진 두 기류가 서로 교차하는 것을 기반으로 합니다. 주머니에서 가까운 구멍일수록 역류형 주머니 홀에 의해 일정한 각도로 공기가 토출되며, 공기가 편향되는 것의 균형을 잡아줍니다.

  댐퍼(Damper)

 댐퍼는 레이저 홀(일반구멍)으로 제작된 원뿔형 모양의 제품입니다. 주입구는 일반 덕트의 크기와 같지만, 토출구는 조절가능 벨트를 사용하여 더 작은 크기로 조절가능 합니다. 토출구를 최대로 크게 해줄 경우 압력은 0이 되고, 반면에 토출구를 완전히 닫을 경우 그 부분의 압력은 최대로 떨어지게 됩니다. 댐퍼 설정은 덕트가 쓰이는 상황에 따라 지퍼를 사용하여 언제든지 조절 가능합니다. 댐퍼를 덕트에 설치할 경우, 덕트 내의 정압이 균등하게 되어 공기가 균일하게 배출됩니다. 또한 Fabric 노즐이나 연결구를 이용하여 다른 시스템에 연결할 때 댐퍼가 사용됩니다.









  냉방 강화 디퓨저

a ∆t ≥ 6° k 인 경우에 냉방을 적용할 때, 천덕트에서 수평 공기 패턴을 추천합니다. 이 방법은 90°와 270° 부분에서 양쪽 덕트에 띠 모양으로 미세 구멍을 내어 제작 가능합니다. 수평 공기 패턴을 이용할 때, 급속 도로 공기가 하강하는 것을 막기 위해 특정한 속도로 작동을 해야 합니다. 충분한 배출 속도(정압으로 제공)가 주어진 경우, 1m길이의 덕트 당 400W의 냉방이 공급되며, 동시에 주어진 공간에 0.2m/s이하 속도 를 유지할 수 있습니다. 공기 흐름 패턴은 아래 사진에 자세히 설명되어 있으며, 구체적인 적용방법을 알 고 싶을 경우 당사에 문의하시기 바랍니다.



























  편향 방지(Anti-deflector)

 Anti-deflector는 덕트의 두께보다 조금 더 큰 크기의 미세구멍에서 토출되는 기류가 역류되는 것을 막기 위한 제품입니다. 이 제품은 미세한 그물망으로 제작되었으며, 디퓨저 안쪽에 감싸져 있습니다. 저희 회사 소프트웨어 상에서는 역류현상이 나타날 때마다 이 제품을 사용하도록 추천하고 있습니다.









11/ 덕트 형태 보강



   텐셔너(Tensioners) - 장력 조절

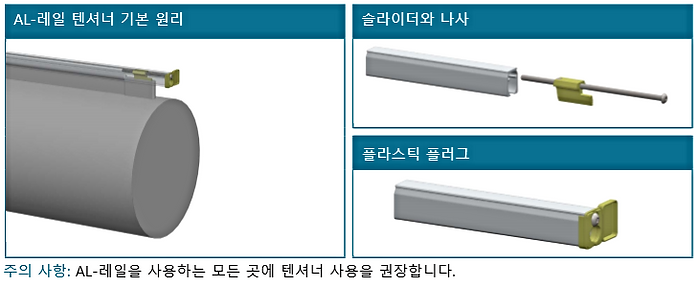

AL-레일의 스크류 텐셔너 (Screw tensioner)는 섬유의 주름을 평평하게 펴는데 사용됩니다. 천덕트는 본래 길이의 0.5% 범위 내에 신축성이 있습니다. 따라서, 초기의 천덕트는 도면에 명시된 길이보다 0.5 % 짧을 수도 있습니다. 그래서 적절한 길이는 텐셔너를 통해 조절합니다. 설치 절차는 포장박스 내 조립설명서에 기술되어 있습니다.





























  끝부분 텐셔너 사용 (덕트의 길이가 짧아 행거 설치가 필요 없을 경우)

















   굴곡형 랙(Arcs)

 굴곡형 랙은 급기가 아닌 상태에서 디퓨저의 모양을 어느정도 펴주기 위해 사용합니다. 랙의 양 끝은 천덕 트 내부에 재봉된 주머니에 삽입되며, 벹크로로 부착되어 고정됩니다. 랙은 세탁 시 분해가 가능합니다. 랙 은 타이어형 보다 가격이 저렴합니다.

  타이어(Tyres)

타이어는 다음과 같이 제작이 가능합니다:

1. 평평한 알루미늄 띠 – 형태 변형이 없으며, 모든 치수에 사용가능.

2. 내열성 플라스틱

- 형태 변형 20%이하

- PMI, NMI, PMS, NMS, PLI, NLI, PLS, NLS, NLF, NMF, NMR, NLW 재질로 사용 – 지름 400 - 1250 mm

- NHE재질과 보온 처리된 덕트  – 지름 400 - 710mm

3. 스테인레스 스틸 막대 – 형태 변형이 없으며, 모든 치수에 사용가능.



원형 타이어 이외의 제품은 알루미늄으로만 제작 가능합니다.



500mm의 기본 간격을 두고 안쪽 혹은 바깥쪽으로 설치됩니다. 벨크로를 이용하여 단단히 조일 수 있으며, 사용하면서 탈부착이 가능합니다.



















   내부 텐셔닝 시스템

내부 텐셔닝 시스템은 급기가 있는 경우와 없는 경우 모두 덕트의 외형을 유지시켜 주기 위해 설계되었습니다. 이 제품은 콘솔과 형태를 잡아주는 텐셔닝 고리로 구성되며, 알루미늄 레일 안으로 삽입됩니다. 축 방향의 콘솔 나사를 돌리면, 텐셔닝 고리가 덕트 전체를 팽팽하게 잡아당겨 줍니다. 기본 강화 고리는 이 시스템에 포함되어 있는 부품입니다.



















12/ 윈치(Winch)



윈치를 사용할 경우, 한 쪽 끝에만 설치를 해도 전체 천덕트를 설치하는 것이 가능합니다. 이 기능은 설치 혹은 철거를 매우 간단하게 도와줍니다. 특히 수영장 천장이나 접근성이 어려운 곳에 설치할 때 유용합니다.





13/ 인쇄



덕트 바깥면에 로고 등과 같은 것을인쇄할 수 있습니다. 또한, 설치나 사용을 더 쉽게 하기 위해 Part 식별번호를 추가할 수도 있습니다.
